БКМ/КРУ с изоляцией из чистого воздуха (SR-17.5кВ)
БКМ/КРУ с изоляцией из чистого воздуха (SR-17.5кВ) БКМ/КРУ с изоляцией из чистого воздуха (SR-17.5кВ)

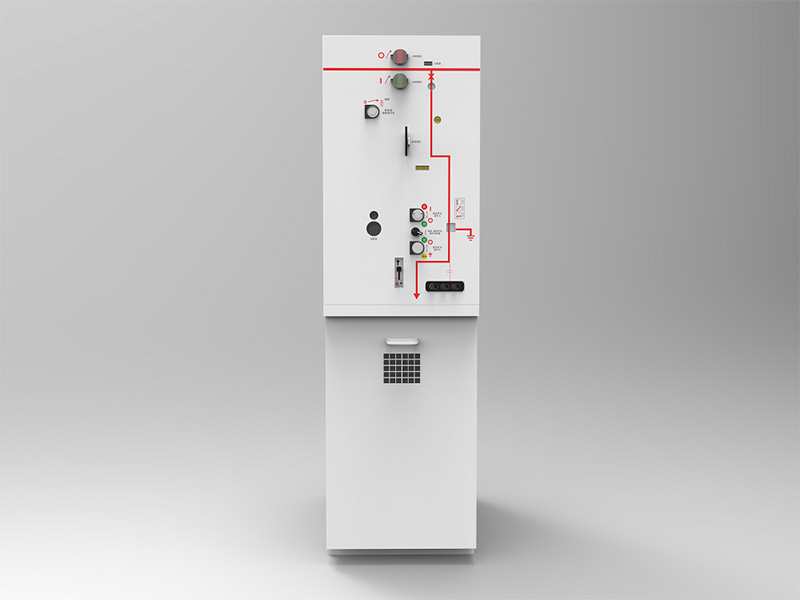

Распределительный блок кольцевой магистрали (БКМ)/Комплектное распределительное устройство с изоляцией из чистого воздуха, герметизированного под атмосферным давлением (SR-17.5кВ)

БКМ/КРУ с изоляцией из чистого воздуха (SR-17.5кВ)

В нашем распределительном блоке кольцевой магистрали (БКМ) с изоляцией из чистого воздуха, герметизированного под атмосферным давлением, используется инновационная, первая в мире технология, при которой первичный токопроводящий контур заключен в загерметизированный под атмосферным давлением шкаф. Эта полностью герметичная система с изоляцией чистым воздухом гарантирует стабильную работу всего оборудования без риска возникновения утечек газа. Благодаря отсутствию необходимости в регулярной очистке или контроле уровня газа, а также перерывов в работе для заправки газом или замены оборудования, данное КРУ значительно снижает требования к техническому обслуживанию. Его однофазная изоляционная структура также исключает риск возникновения электрических сбоев, гарантируя безопасную и надежную работу.

Запросить расценки

Технические характеристики:

  • Номинальное напряжение: 17.5 кВ
  • Номинальный ток: 630 А

Что из себя представляет распределительный блок кольцевой магистрали (БКМ) с изоляцией из чистого воздуха, герметизированного под атмосферным давлением (БКМ с изоляцией из чистого воздуха)?

Распределительный блок кольцевой магистрали (БКМ) с изоляцией из чистого воздуха, герметизированного под атмосферным давлением (БКМ с изоляцией из чистого воздуха) – это блок для распределения электроэнергии, в котором основные электрические компоненты размещены в герметичном шкафу, а в качестве основного изоляционного материала используется чистый воздух, герметизированный под атмосферным давлением. Такая конструкция обеспечивает герметичность, полную изоляцию и низкие эксплуатационные затраты, гарантируя безопасность ключевых внутренних компонентов шкафа, таких как вакуумные прерыватели, выключатели нагрузки и токовые шины. Благодаря полностью закрытой и изолированной конструкции, наше КРУ минимизирует риск возникновения электрических неисправностей, гарантируя повышенную безопасность промышленных, коммерческих и жилых помещений, где надежность и защита электроцепей имеют решающее значение.

Более 50 000 единиц наших распределительных устройств вот уже на протяжении 10 лет гарантируют безопасность, стабильность и безаварийность различных электросистем по всему миру, предлагая экологичную альтернативу газовым системам на основе элегаза серы (SF6) и способствуя развитию современных международных экологических тенденций в области энергоснабжения.
Преимущества КРУ с изоляцией из чистого воздуха
  • Первая в мире технология герметизации под атмосферным давлением
    Наше КРУ использует герметичный воздушный шкаф, в котором внутреннее давление воздуха выравнено с внешним атмосферным давлением, что устраняет риск возникновения утечки газа. Такая конструкция не требует дозаправки газом или частого технического обслуживания, решая общие проблемы, присущие традиционным распределительным устройствам с элегазовой изоляцией.
  • Соответствие глобальным инициативам по достижению углеродной нейтральности
    Благодаря использованию чистого воздуха вместо газов промышленного производства, наше КРУ не производит выбросов парниковых газов в атмосферу и устраняет необходимость в рекуперации и утилизации использованного газа. Наше оборудование поддерживает глобальное движение по отказу от использования элегаза серы (SF6), что делает его экологически чистым выбором для покупателей, стремящихся к развитию технологий по устойчивому распределению электроэнергии.
  • Компактный дизайн
    Несмотря на воздушную изоляцию, наше КРУ спроектировано таким же компактным, как и традиционные устройства с элегазовой изоляцией, что облегчает замену старых систем прямо на месте. Его модульная конструкция помогает снизить общие затраты на проект за счет минимизации занимаемой площади и упрощения процесса монтажа.
  • Высокая адаптируемость к окружающей среде
    Благодаря обширному опыту эксплуатации в средах с экстремальными температурами, влажностью и запыленностью, наше КРУ доказало свою эффективность в различных условиях окружающей среды. Это делает его пригодным для широкого спектра глобальных применений, гарантируя надежную работу в любых сложных условиях.
Гарантия высокой надежности систем электроснабжения
  • Усиленная конструкция
    Наше КРУ оснащено устройством балансировки давления воздуха внутри герметичного воздушного шкафа, включающего в себя систему фильтрации воздуха. Это гарантирует, что воздух внутри системы будет оставаться чистым и не подверженным воздействию внешних загрязнителей, таких как пыль или солевой туман, создавая контролируемую среду для основной цепи электроснабжения и обеспечивая непрерывную и надежную работу.
  • Надежная система изоляции
    Разработанная для надежной работы в течение 40 лет в суровых климатических условиях, наша однофазная система изоляции спроектирована с несколькими уровнями запаса прочности, что исключает риск возникновения дуговых разрядов между фазами. Корпус КРУ и все внутренние непроводящие компоненты надежно заземлены. Уже более 14 лет, начиная с 2010 года, более 50 000 единиц нашей техники безаварийно функционируют по всему миру, включая Азию, Европу и Африку.
  • Надежный механизм управления
    Механизм автоматического контактного выключателя и трехпозиционный разъединитель/заземляющий переключатель спроектированы с упором на простоту эксплуатации, компактность и надежность. Срок службы автоматического выключателя составляет более 10 000 механических действий, а срок службы разъединителя/заземляющего переключателя – более 3000 действий, что гарантирует долгосрочную эксплуатационную надежность всего оборудования.
Технические характеристики
Параметр Ед. измерения Значение
Номинальное напряжение (Uном) кВ 17.5
Номинальная частота (Fном) Гц 50, 60
Номинальный ток (Iном) А 630
Номинальный уровень изоляции Кратковременное выдерживаемое напряжение промышленной частоты (Uи.пр.) кВ 38/45
Выдерживаемое напряжение грозового импульса (Uи.гр.) кВ 95/110
Номинальный кратковременный выдерживаемый ток (Ik) кА 20/25
Номинальная длительность короткого замыкания (tk) с 4
Номинальный пиковый выдерживаемый ток (Iпик) кА 50/63
Номинальный ток отключения при коротком замыкании (Iк.з.) кА 20/25
Номинальный ток возникновения короткого замыкания (Iк.з.) Vacuum Interrupter Вакуумный прерыватель кА 50/63
Переключатель заземления
Вспомогательная цепь и цепь управления Номинальное напряжение (Uном) постоянного/переменного тока В ≤400
Выдерживаемое напряжение промышленной частоты (1 мин) В 2000
Механическая износостойкость Автоматический выключатель Цикл 10000
Разъединитель Цикл 3000
Переключатель заземления Цикл 3000
Коммутационная износостойкость Автоматический выключатель Номинальный параметр E2
Переключатель заземления Номинальный параметр E2
Степень защиты корпуса IP4X
Степень защиты полностью герметичного резервуара IP65

Стандартные условия эксплуатации

Максимальная температура +40℃ (средняя температура ≤35℃ в течение 24 часов)
Минимальная температура -25℃
Высота ≤2000 м
Среднесуточная относительная влажность ≤95%
Среднемесячная относительная влажность ≤90%

Особые условия обслуживания

Если оборудование должно эксплуатироваться в особых и суровых условиях, обратитесь за консультацией к нашим специалистам.

Подробнее о БКМ с воздушной изоляцией
  • Как обеспечивается безопасная и надежная работа БКМ?

    A:
    Во-первых, полностью герметичная система с атмосферным давлением защищает БКМ от внешних воздействий и гарантирует стабильную работу. Во-вторых, однофазная внутренняя изоляция распределительного устройства исключает риск взрыва внутренней дуги. В-третьих, изолирующей средой внутри шкафа является воздух атмосферного давления, что предотвращает ухудшение характеристик изоляции из-за утечки под давлением в течение срока службы.

  • Каков статус распределительных блоков кольцевой магистрали (БКМ) с изоляцией из чистого воздуха, герметизированного под атмосферным давлением, в Китае?

    A:
    Распределительные блоки кольцевой магистрали (БКМ) с изоляцией из чистого воздуха, герметизированного под атмосферным давлением, получили широкое распространение в сетях распределения электроэнергии двух крупнейших государственных сетевых компаний Китая: State Grid Corporation of China (SGCC) и China Southern Power Grid (CSG). С момента включения данного оборудования в каталог нашей продукции в 2017 году КРУ с воздушной изоляцией был признан продуктом, задающим стандарты отрасли, что подтверждается ежегодными крупными закупками со стороны данных корпораций. Это свидетельствует о значительном прогрессе в использовании наших распределительных блоков, подчеркивая их высокий статус современного решения для экологичного и стабильного распределения электроэнергии.

  • Что требуется для установки?

    A:
    БКМ можно установить у стены. Для установки необходимо оставить 80 см свободного пространства перед шкафом. Распределительное устройство имеет нижний ввод и нижний вывод кабеля. Пожалуйста, свяжитесь с нами, если вы предпочитаете другие методы установки

  • Есть ли возможность комбинировать RMU HM POWER с распределительными устройствами других производителей?

    A:
    Комбинирование распределительных устройств разных марок не рекомендуется, так как они различаются по вилке и цепи.

HM POWER специализируется на разработке и производстве оборудования для распределения электроэнергии в умных сетях. Благодаря простоте, надежности и безопасности нашим полностью герметичным кольцевым блокам с воздушной изоляцией доверяют клиенты по всему миру. Наша команда профессионалов, имеющих многолетний опыт в области распределения электроэнергии, использует самые передовые технологии, чтобы гарантировать, что распределительные устройства с воздушной изоляцией спроектированы и изготовлены в соответствии с самыми высокими стандартами качества.
