Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ)
Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ) Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ) Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ) Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ) Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ)

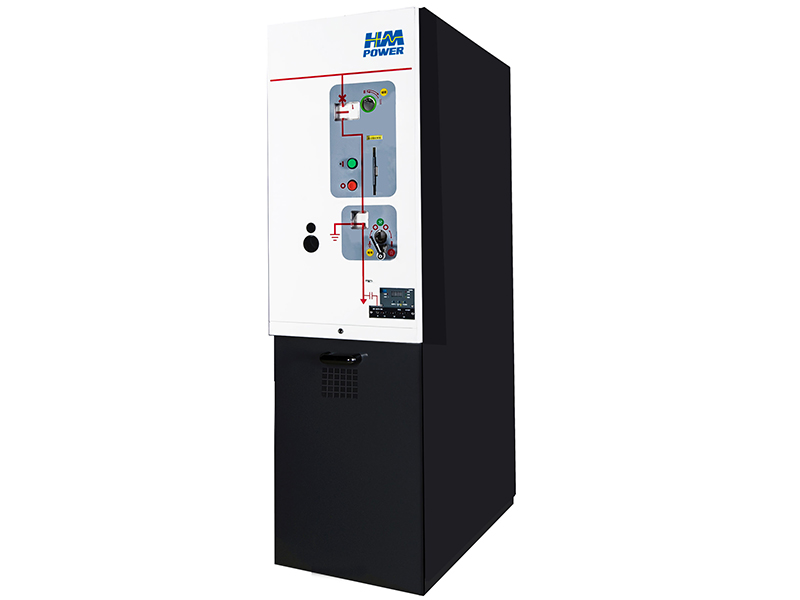

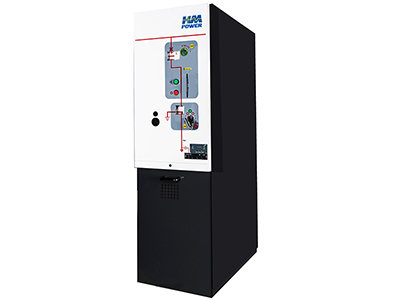

Вакуумный блок кольцевой магистрали (атмосферного давления, с воздушной изоляцией, до 12 кВ)

Главная электрическая цепь в шкафу БКМ герметизирована, в качестве изоляционной среды используется воздух атмосферного давления. Высокая надежность БКМ и отсутствие выбросов углерода являются беспрецедентными в области распределительных сетей. Более 10 лет безопасного и стабильного использования БКМ в стране и за рубежом доказали, что распределительное устройство является правильным выбором для тех, кто ищет источник надежного электроснабжения и заботится об окружающей среде.

Запросить расценки
Преимущества

Гарантия безопасности

  • Безопасность оборудования
    Полностью герметичный БКМ с воздушной изоляцией, работающий при атмосферном давлении, рассчитан на 40 лет работы даже в тяжелых условиях. С 2010 года более 40 000 наших БКМ по всему миру работают без сбоев.
  • Безопасность персонала
    Однофазная изоляция и многократный запас прочности исключают риск возникновения внутренней дуги. Токопроводящая часть снаружи или внутри шкафа БКМ полностью заземлена.
  • Надежная работа
    Простой, компактный и надежный автоматический выключатель и трехпозиционный разъединитель/заземлитель устанавливаются снаружи шкафа БКМ. Механическая износостойкость достигает 10 000 и 3 000 циклов.

Стремление к зеленому развитию с нулевым выбросом углерода

БКМ разработан в соответствии с тенденциями зеленого развития, чтобы смягчить глобальное потепление, используя воздух в качестве изолирующей среды. 95% компонентов подлежат вторичной переработке.

Высокая эффективность эксплуатации и обслуживания

БКМ может быть оснащен интеллектуальными компонентами измерения и управления для реализации оцифровки измерений, объединения сетей управления, визуализации состояния и информационного взаимодействия, повышения эффективности эксплуатации и обслуживания в соответствии с интеллектуальной энергосистемой.

Адаптация к различным сценариям

БКМ занимает только одну четвертую занимаемой площади распределительного устройства типа KYN и может быть установлен у стены, что существенно уменьшает площадь распределительного помещения и занимаемую площадь, снижает затраты на установку.

Адаптация к различным сценариям
Общие сведения

Дизайн и развитие

  • Экологичность — вакуумный прерыватель без SF6 и система воздушной изоляции в БКМ;
  • Безопасность персонала — однофазная изолирующая и самовосстанавливающаяся система предотвращает взрыв внутренней дуги;
  • Высокие характеристики изоляции — корпус с воздушной изоляцией предотвращает возможность ухудшения характеристик изоляции из-за утечки под давлением в течение срока службы;
  • Интеллектуальная функция — в БКМ можно установить несколько интеллектуальных датчиков, таких как беспроводные датчики температуры и датчики проверки частичного разряда, для реализации автоматического мониторинга оборудования;
  • Перспективная конструкция — БКМ является основным устройством в интеллектуальной энергосистеме с полнодиапазонным автоматическим выключателем стационарного типа, обеспечивающим решение для построения сети распределения электроэнергии;
  • Модульная конструкция — небольшой размер и компактная структура БКМ упрощают его эксплуатацию и техническое обслуживание.

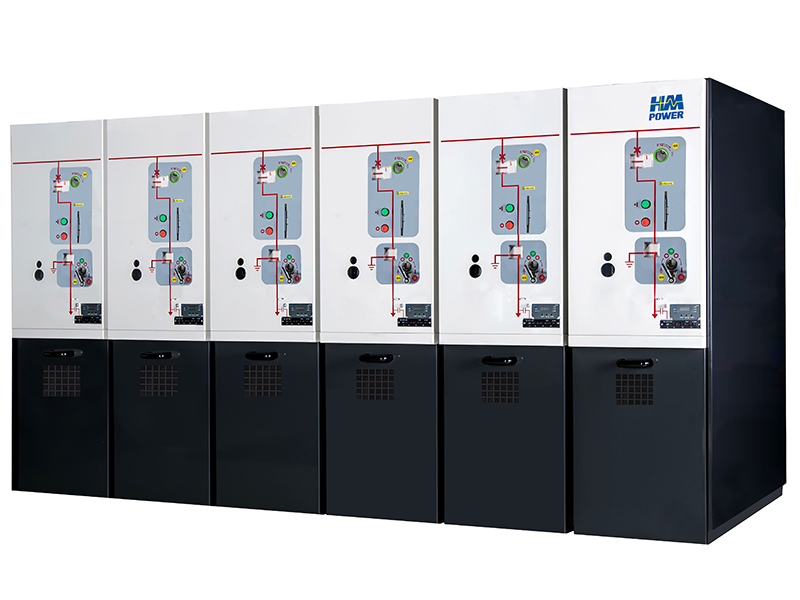

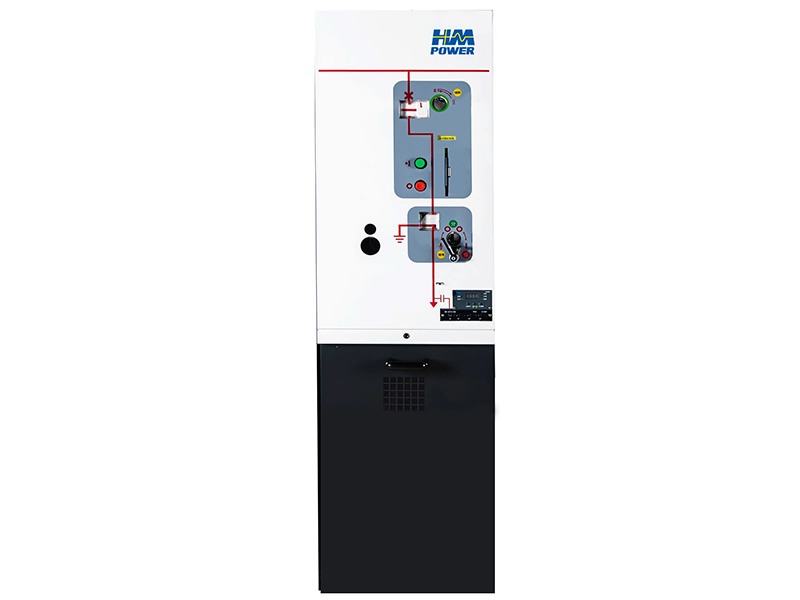

Внешний вид и структура

  • Стандартное расширение с обеих сторон;
  • Гибкие комбинации для удовлетворения разнообразных потребностей клиентов в распределении электроэнергии;
  • Небольшие габариты по сравнению с электрогазовым распределительным устройством;
  • Механизм работы разработан по концепции SCR: простой, компактный, надежный;
  • Нижняя конструкция трехпозиционного разъединителя позволяет видеть условия отключения и заземления.
Габариты

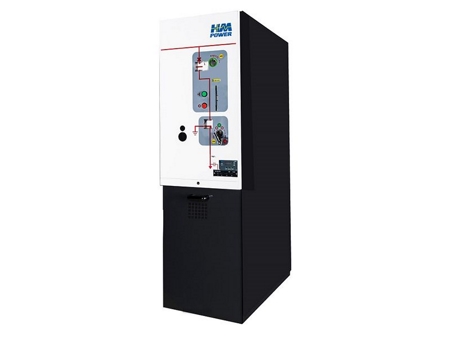

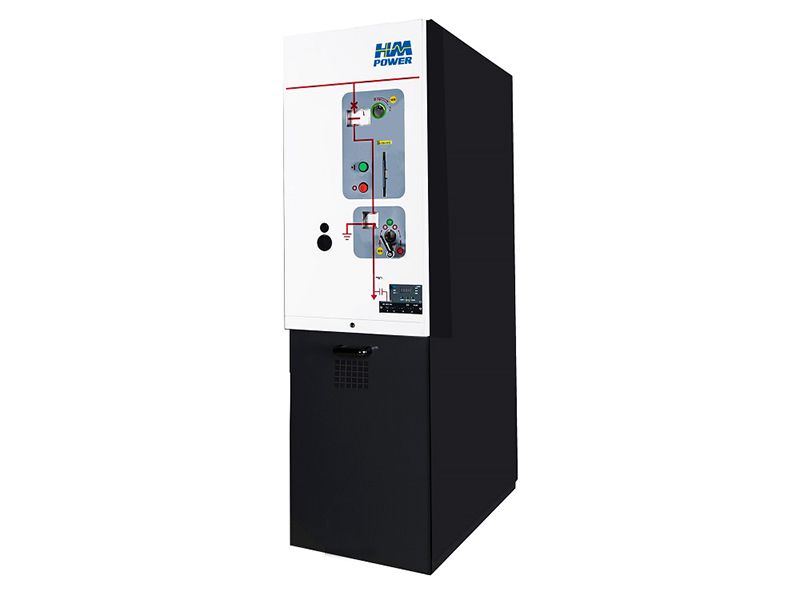

  • 1-отсек1-отсек

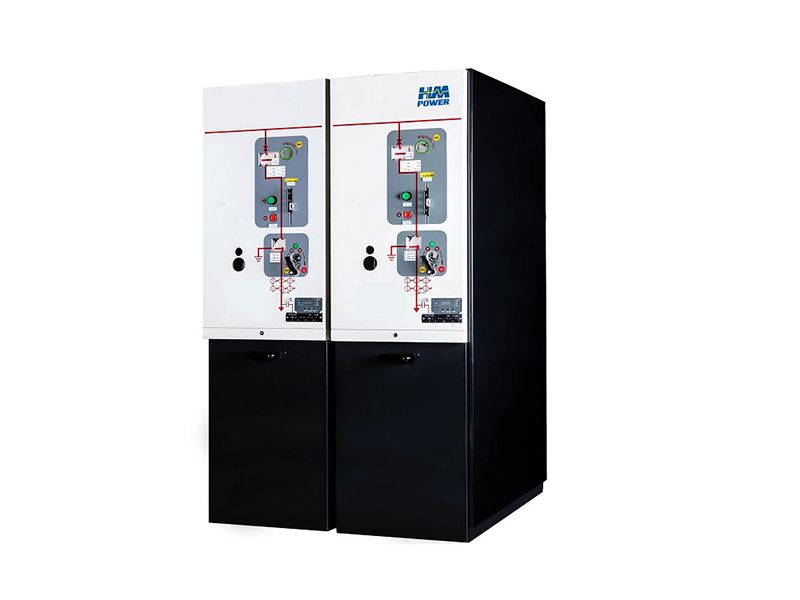

  • 2-отсека2-отсека

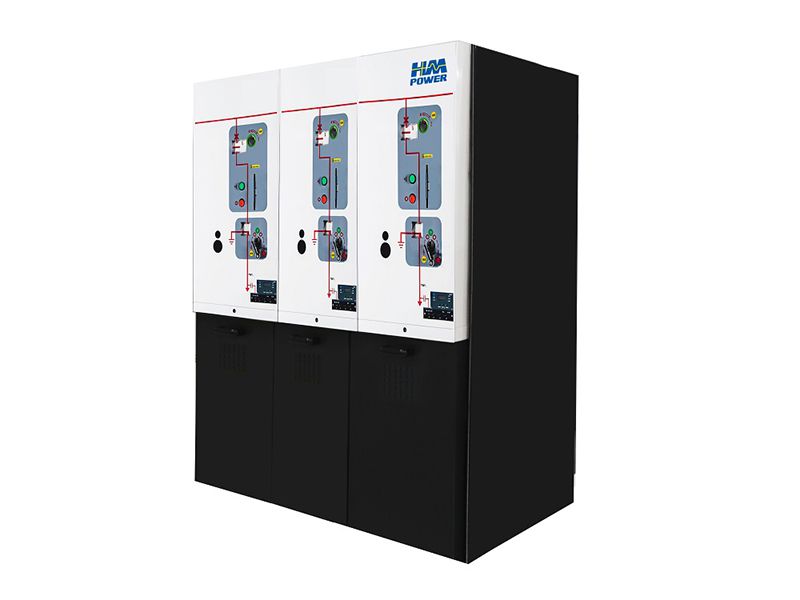

  • 3-отсека3-отсека
Модель Длина (мм) Ширина (мм) Высота (мм)
1-отсек 460 770 1620
2-отсека 810 770 1620
3-отсека 1160 770 1620

Различия между БКМ с 1-отсеком, 2-отсеками и 3-отсеками

  • Конструкция
    Разница зависит от того, находится ли первичная проводящая часть в одном корпусе.
  • Функции
    БКМ с 2-отсеками соответствует комбинации двух БКМ с 1-отсеком, а БКМ с 3-отсеками соответствует трем БКМ с 1-отсеком или одному БКМ с 1-отсеком и одному с 2-отсеками.
  • Размер
    2- секционный немного меньше, чем комбинация двух 1- секционных, а 3- секционный меньше, чем три 1- секционных или один 1- секционный и один 2- секционный.
  • Стоимость
    1-секционный более дорогой по сравнению с 2-секционным или 3-секционным.

Установка

Установка
Установка
Применение
  • Полностью герметичный БКМ с воздушной изоляцией при атмосферном давлении применяется в сценариях, требующих высокой надежности электроснабжения, таких как аэропорты, правительственные здания, порты, больницы, центры обработки данных, коммерческие объекты и транспортные системы.
  • Благодаря небольшому размеру и отсутствию требований проведения технического обслуживания система БКМ может быть использована на удаленных площадках;

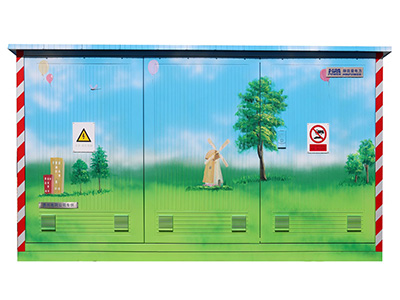

  • БКМ с воздушной изоляцией, полностью герметизированной атмосферным давлением, также может быть использован в качестве коробки для уличного освещения, которая подает электричество на уличные фонари и выступает в качестве уличного украшения с наступлением ночи.
Наименование Ед. измерения Параметры
Номинальное давление (Ur) кВ 12/17.5
Номинальная частота (Fr) гЦ 50/60
Номинальный ток (Ir) A 630
Номинальный уровень изоляции Кратковременное выдерживаемое напряжение промышленной частоты (Ud) кВ 42/48
Импульсное выдерживаемое напряжение при ударах молнии (Up) кВ 75/85
Номинальный кратковременно выдерживаемый ток (Ik) кА 20/25
Номинальная продолжительность короткого замыкания (tk) с 4
Номинальный пиковый выдерживаемый ток (Ip) кА 50/63
Номинальный ток отключения при коротком замыкании (Isc) кА 20/25
Номинальный ток включения короткого замыкания (Ima) Вакуумный прерыватель кА 50/63
Заземлитель
Вспомогательная цепь и цепь управления Номинальное давление (Ua) DC/AC В ≤400
Выдерживаемое напряжение промышленной частоты (1 мин) В 2000
Механическая выносливость Автоматический выключатель Цикл 10000
Разъединитель Цикл 3000
Заземлитель Цикл 3000
Электрическая выносливость Автоматический выключатель Номинальное значение E2
Заземлитель Номинальное значение E2
Степень защиты корпуса   IP4X
Степень защиты полностью герметичным резервуаром   IP65

Стандартные условия эксплуатации

Максимальная температура +40℃ (средняя температура ≤35℃ в течение 24 часов)
Минимальная температура -25℃
Высота ≤2000 м
Среднесуточная относительная влажность ≤95%
Среднемесячная относительная влажность ≤90%

Особые условия обслуживания

Если оборудование должно эксплуатироваться в особых и суровых условиях, обратитесь за консультацией к нашим специалистам.

  • Вакуумный автоматический выключательВакуумный автоматический выключатель
  • Разъединитель/заземлительРазъединитель/
    заземлитель
  • Смотровое окно для наблюдения за состоянием отключения/заземленияСмотровое окно для наблюдения за состоянием отключения/заземления
  • Защитный терминалЗащитный терминал
  • Отсек для кабелейОтсек для кабелей

Основные единицы оборудования

Серия Smart Ring со следующими функциями модуля среднего напряжения:

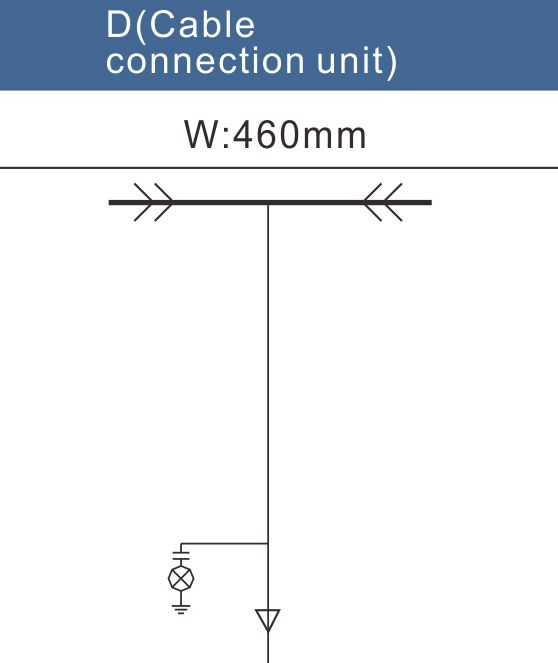

  • D (кабельный соединительный блок) D (кабельный соединительный блок)

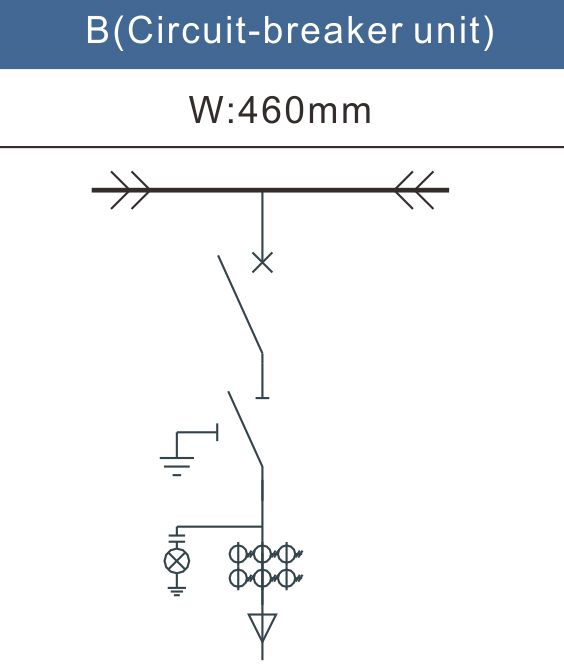

  • B (блок выключателя) B (блок выключателя)

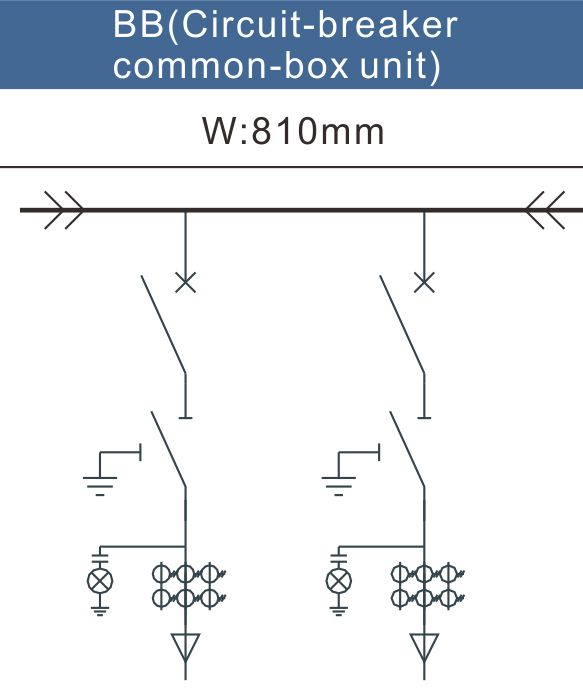

  • BB (шкаф с автоматическим выключателем) BB (шкаф с автоматическим выключателем)

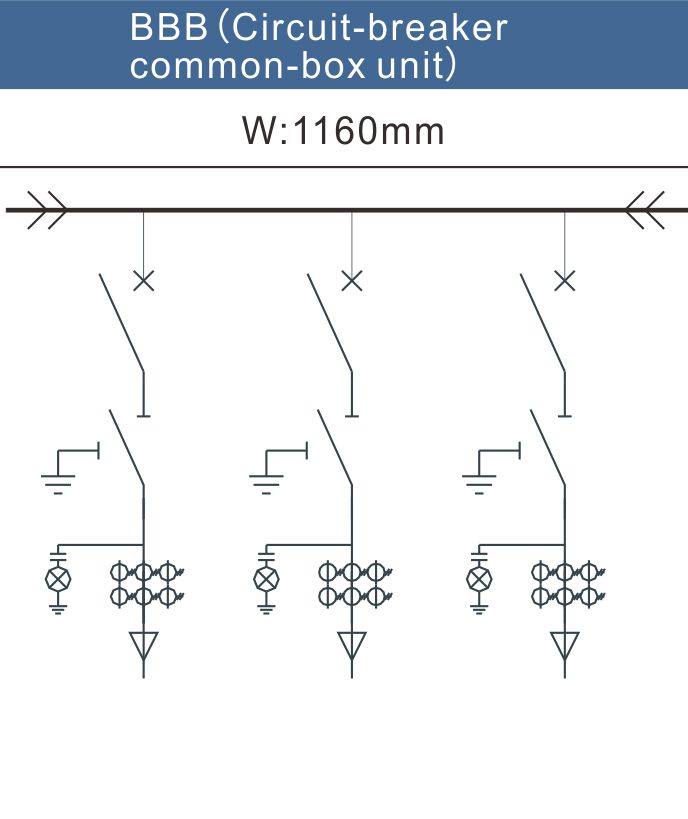

  • BBB (шкаф с автоматическим выключателем) BBB (шкаф с автоматическим выключателем)

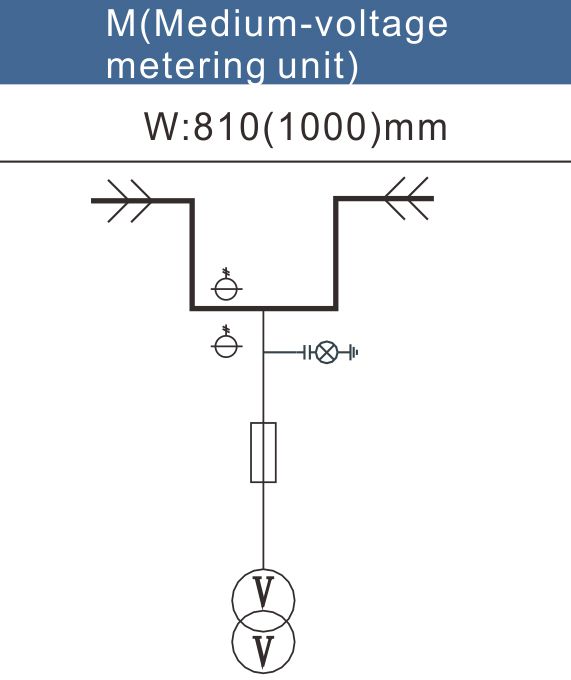

  • M (средневольтный измерительный блок) M (средневольтный измерительный блок)

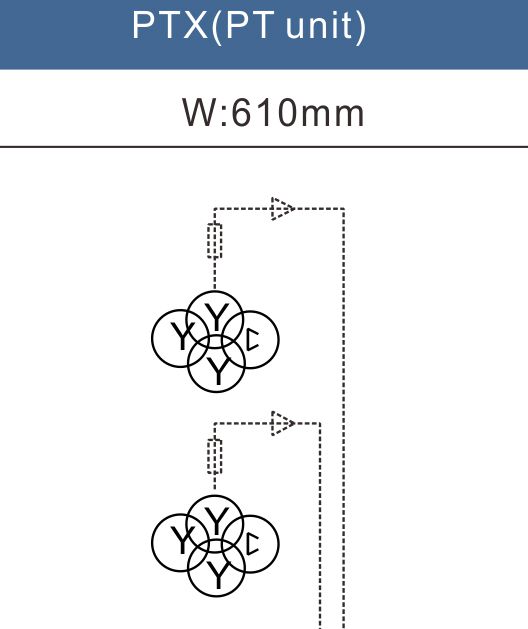

  • PTX (блок PT) PTX (блок PT)

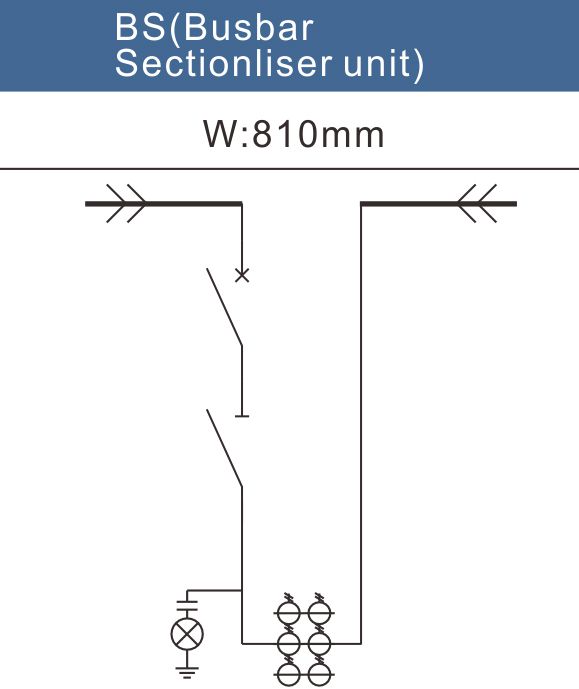

  • BS (блок секционирования шин) BS (блок секционирования шин)

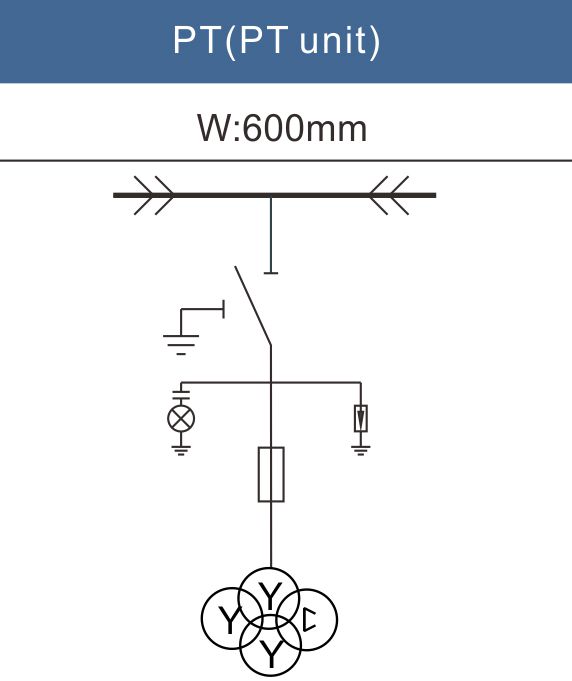

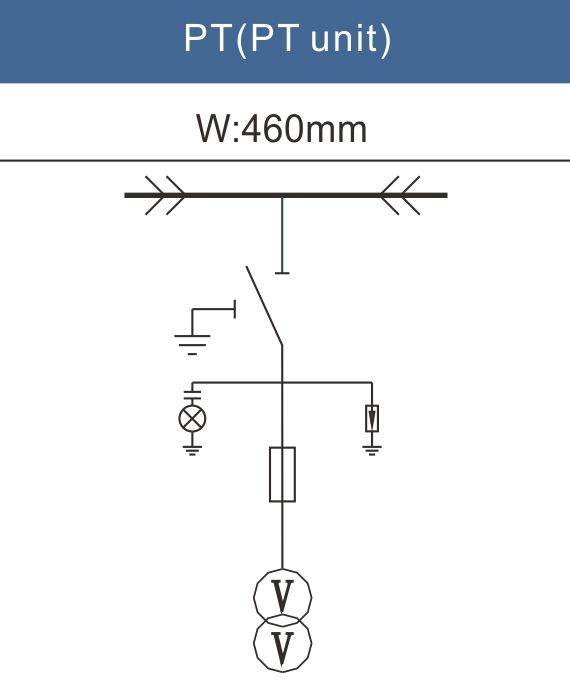

  • PT (блок PT) PT (блок PT)
  • PT (блок PT) PT (блок PT)

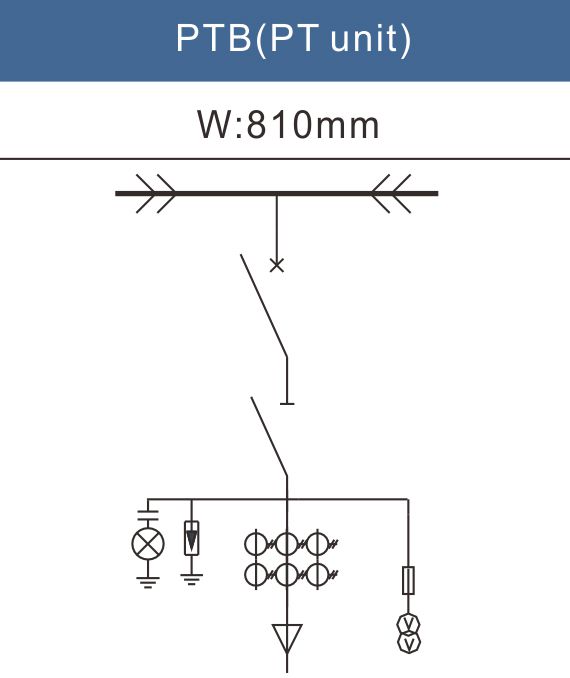

  • PTB (блок PT) PTB (блок PT)

Примечание: «←» и «→» на схеме — расширяемые комплекты.

Гибкая комбинация оборудования может быть настроена по запросу. Пожалуйста, проконсультируйтесь с производителем, если у вас есть какие-либо вопросы.

Интегрированное устройство защиты микрокомпьютера SRL-610

Интегрированное устройство защиты микрокомпьютера SRL-610

  • Разнообразные методы защиты: трехсекционная защита от перегрузки по току, защита от заземления, защита от отключения питания и защита от перегрузки. Методы защиты повышают помехозащищенность и снижающие энергопотребление;
  • Несколько входных цепей умных переключателей с поддержкой свободной предварительной настройки пользователем;
  • По запросу могут быть установлены устройства защиты микрокомпьютера других марок.
Однофазный извещатель замыкания на землю IPS/IPC

Однофазный извещатель замыкания на землю IPS/IPC

  • Высокая чувствительность, основанная на алгоритме фазовой асимметрии, благодаря чему минимальный обнаруживаемый ток короткого замыкания составляет 0,5 А;
  • Эффективное обнаружение замыкания на землю с высоким сопротивлением до 12 000 Ом;
  • Простая установка, требующая только отбора проб трехфазного тока без использования трансформаторов тока нулевой последовательности, трансформаторов тока и другого оборудования;
  • Подходит для систем с заземлением с малым сопротивлением, изолированной нейтралью или заземлением катушки Петерсена.
Осушительное устройство (конденсационно-нагревательное)

Осушительное устройство (конденсационно-нагревательное)

Сокращение количества водяного пара в рабочей среде для обеспечения эффективной и безопасной работы оборудования.

Беспроводной датчик температуры

Беспроводной датчик температуры

Проверка температуры кабеля в режиме реального времени и заблаговременное оповещение о неисправностях.

Устройство для проверки на частичный разряд

Устройство для проверки на частичный разряд

Отслеживание частичного разряда и отображение результатов тестирования.

Стандарты

  • IEC 62271-200, часть 200: Высоковольтные распределительные устройства и устройства управления: 1кВ~52кВAC. Металлические полностью герметичные распределительные устройства и устройства управления;
  • IEC 62271-100, часть 100: Высоковольтное распределительное устройство и аппаратура управления: высоковольтный автоматический выключатель переменного тока;
  • IEC 62271-1, часть 1: Высоковольтные распределительные устройства и устройства управления: общие технические характеристики.
Подробнее о БКМ с воздушной изоляцией
  • Как обеспечивается безопасная и надежная работа БКМ?

    A:
    Во-первых, полностью герметичная система с атмосферным давлением защищает БКМ от внешних воздействий и гарантирует стабильную работу. Во-вторых, однофазная внутренняя изоляция распределительного устройства исключает риск взрыва внутренней дуги. В-третьих, изолирующей средой внутри шкафа является воздух атмосферного давления, что предотвращает ухудшение характеристик изоляции из-за утечки под давлением в течение срока службы.

  • Как осуществляется прием БКМ в Китае?

    A:
    В 2017 году распределительное устройство с воздушной изоляцией с атмосферным давлением включено в список закупок Государственной сетевой корпорации Китая и Китайской южной энергосистемы, которые занимают 3-е и 89-е места в списке 2022 года. БКМ каждый год в изобилии покупаются двумя китайскими гигантами электросетей, чьи услуги охватывают почти весь Китай.

  • Что требуется для установки?

    A:
    БКМ можно установить у стены. Для установки необходимо оставить 80 см свободного пространства перед шкафом. Распределительное устройство имеет нижний ввод и нижний вывод кабеля. Пожалуйста, свяжитесь с нами, если вы предпочитаете другие методы установки

  • Есть ли возможность комбинировать RMU HM POWER с распределительными устройствами других производителей?

    A:
    Комбинирование распределительных устройств разных марок не рекомендуется, так как они различаются по вилке и цепи.

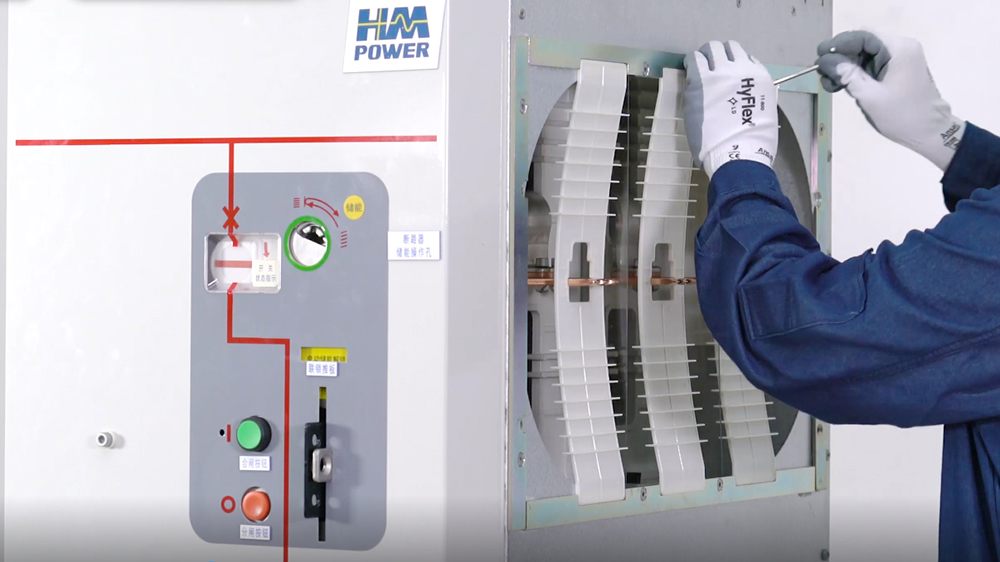

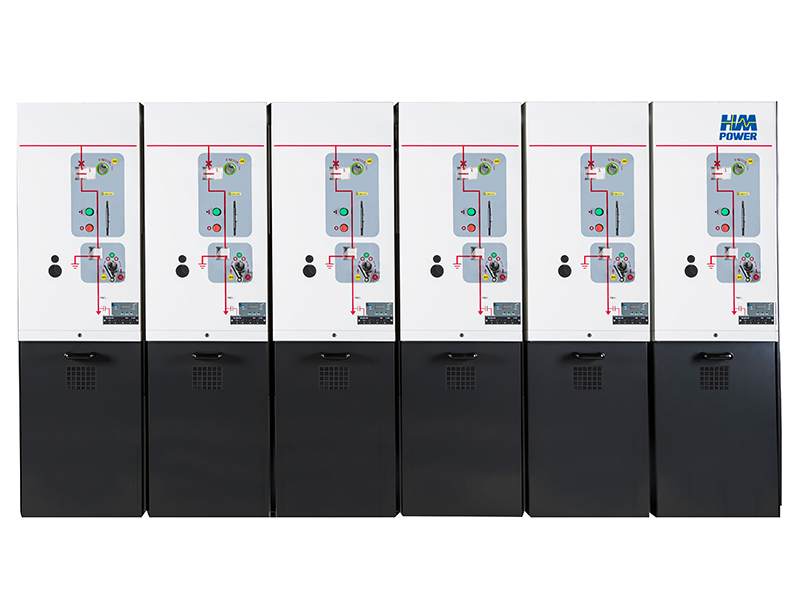

Распределительный шкаф. Линейное соединение
Распределительный шкаф. Линейное соединение

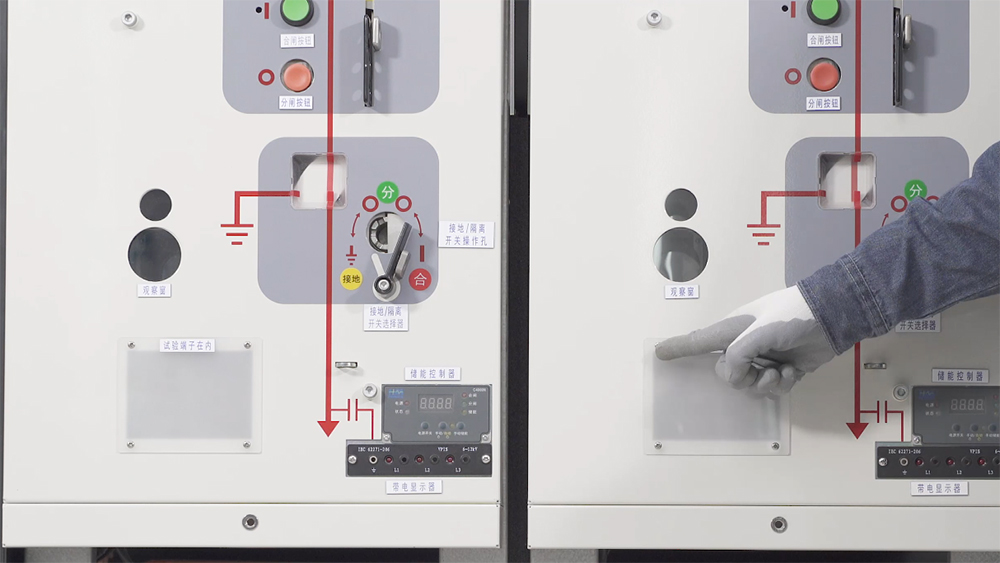

Проверка на стойкость к напряжению
Проверка на стойкость к напряжению
